Клапаны ПГВУ прямоугольные 3-осные
Найти
В наличии
По заданным параметрам продукция не найдена

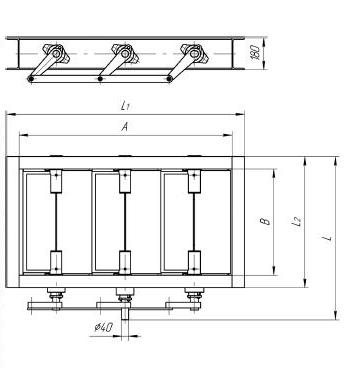

Габаритные и присоединительные размеры:

Условн. Проход ДУ Размеры, мм Крутящий момент на валу клапана, Н.м Масса, кг
А В L L₁ L₂
1200х600

1200

 600 927

1340

 740 58 175
1200х700 700 1022 840 70 190
1200х800 800 1122 940 80 203
1200х1000 1000 1322 1140 100 232
1200х1200 1200 1522 1340 122 273
1400х700

1400

 700 1022

1540

 840 92 228
1400х800 800 1122 940 110 245
1400х900 900 1222 1040 122 277
1400х1000 1000 1322 1140 140 284
1400х1200 1200 1522 1340 172 317
1500х800

1500

 800 1122

1640

 940 112 260
1500х900 900 1222 1040 125 317
1500х1000 1000 1322 1140 140 299
1500х1200 1200 1522 1340 175 335
